Виброформа колодезная VK-20.9 (стандарт)
ООО «ГлавКран» осуществляет производство виброформ колодезных колец ЖБИ, а также изготовление форм доборных колец, крышек и днищ.
Форма для колодезных колец — это простое и надежное оборудование для производства бетонных колодезных колец. Форма для колец ЖБИ, в зависимости от диаметра, позволяет изготавливать от 20 до 50 колодезных колец за одну рабочую смену.

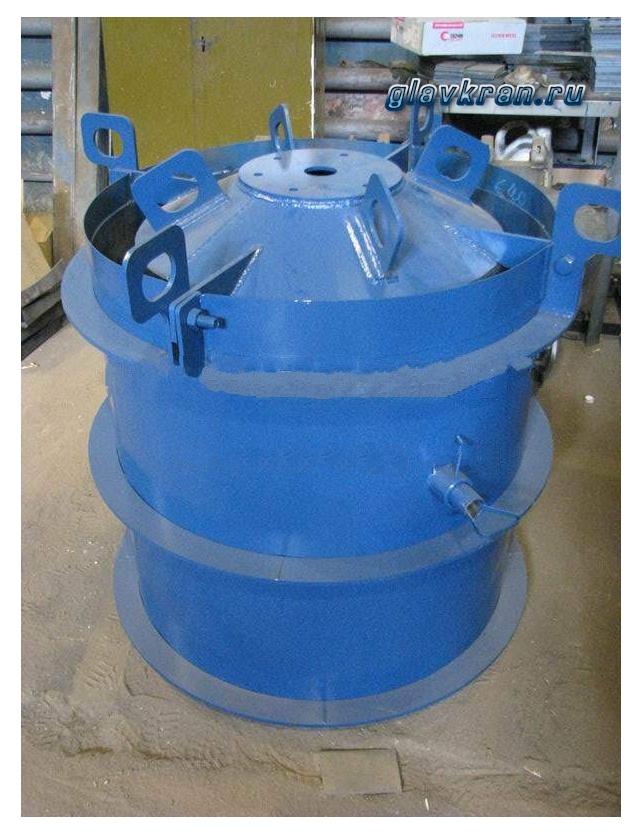

Стандартные формы для бетонных колодезных колец

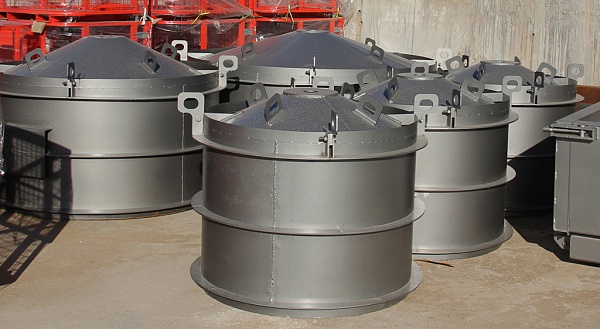

Стандартная форма для бетонных колодезных колец выполнена в соответствии с ГОСТ 8020-2016 и предназначена для изготовления колец колодцев с металлическими строповочными петлями, которые связаны с армирующим каркасом из кладочной сетки.
Мы предлагаем также вариант виброформ с двумя отверстиями по бокам для производства бетонных колодезных колец с проушинами диаметром 43мм, которые применяются для закрепления строп и перемещения готовых изделий. Цена формы в таком варианте остается прежней.

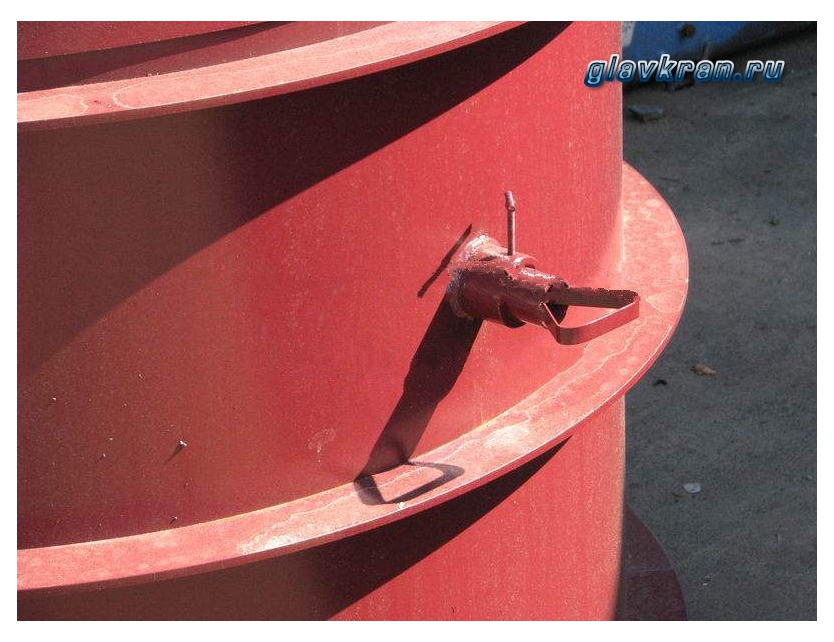

Формы для бетонных колодезных колец с проушинами

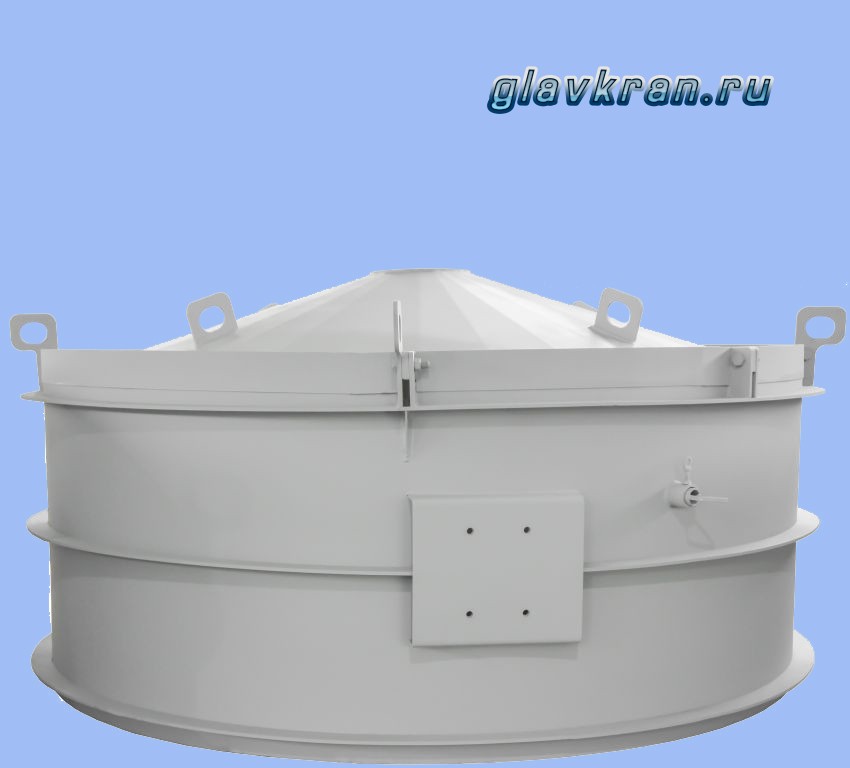

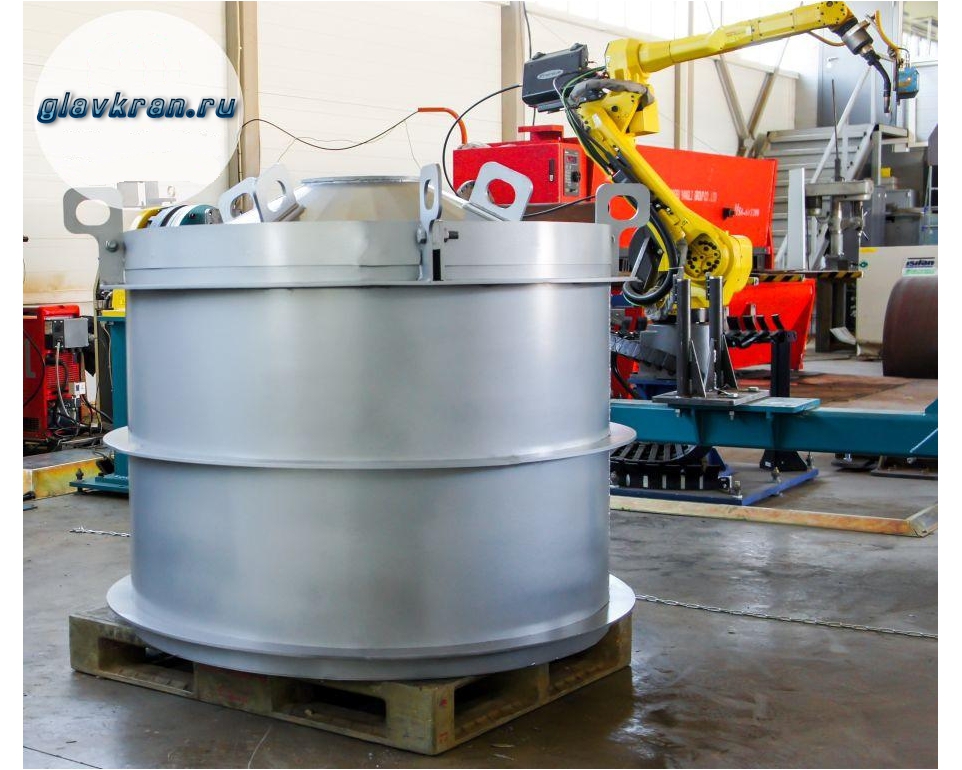

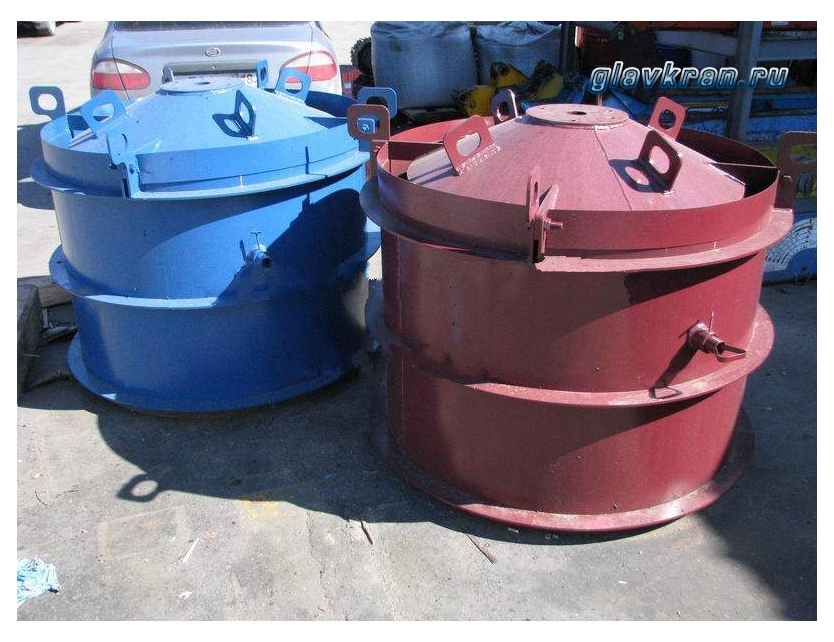

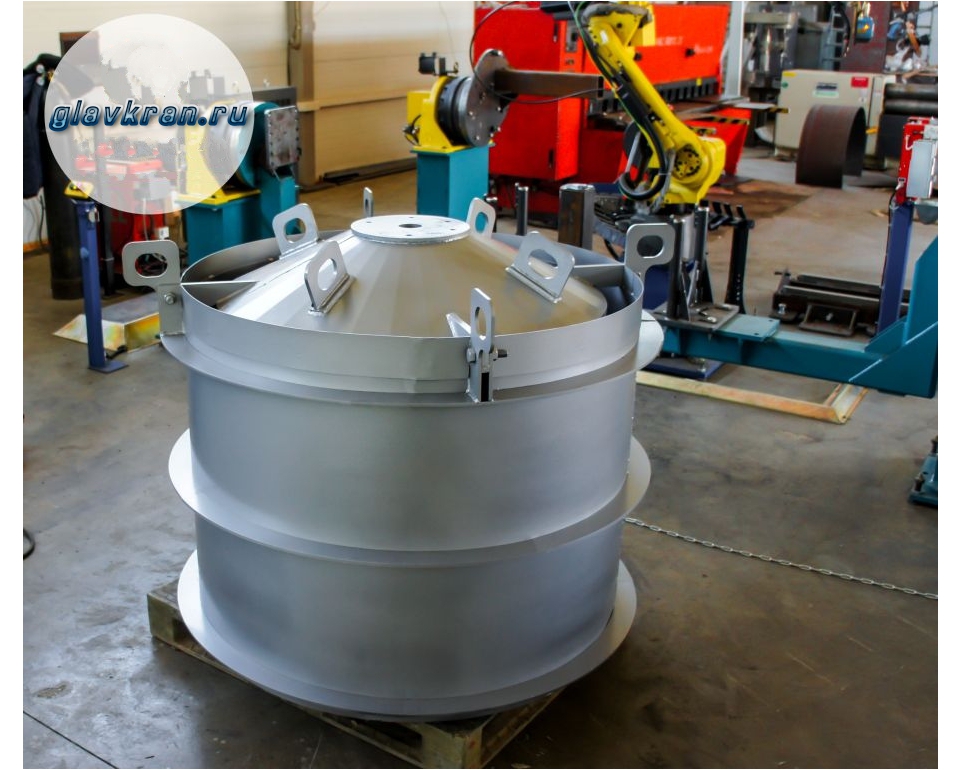

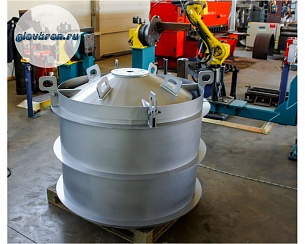

Виброформа колодезная (VK) - для производства бетонных колодезных колец состоит из наружной обечайки и внутреннего сердечника. Жесткость конструкции обеспечивается с помощью болтового соединения. Наружная обечайка виброформы VK-10.9 изготовлена из металла толщиной 3мм., VK-15.9 и VK-20.9 из листа толщиной 4мм. Внутренний сердечник формы VK-10.9 выполнен из металла толщиной 3 мм., VK-15.9 и VK-20.9 из листа 4мм. Ребра жесткости вырезаны из листового металла толщиной 8мм с помощью лазера, что обеспечивает высокую точность изготавливаемых нами форм для бетонных колодезных колец. Загнутый швеллер или уголок не обеспечивают такой точности конструкции. Наружная обечайка и внутренний сердечник формы для бетонных колодезных колец, имеют технологические уклоны (конусность) для облегчения расформовки железобетонных колец. Уплотнение жесткой бетонной смеси обеспечивается с помощью площадочных вибраторов.

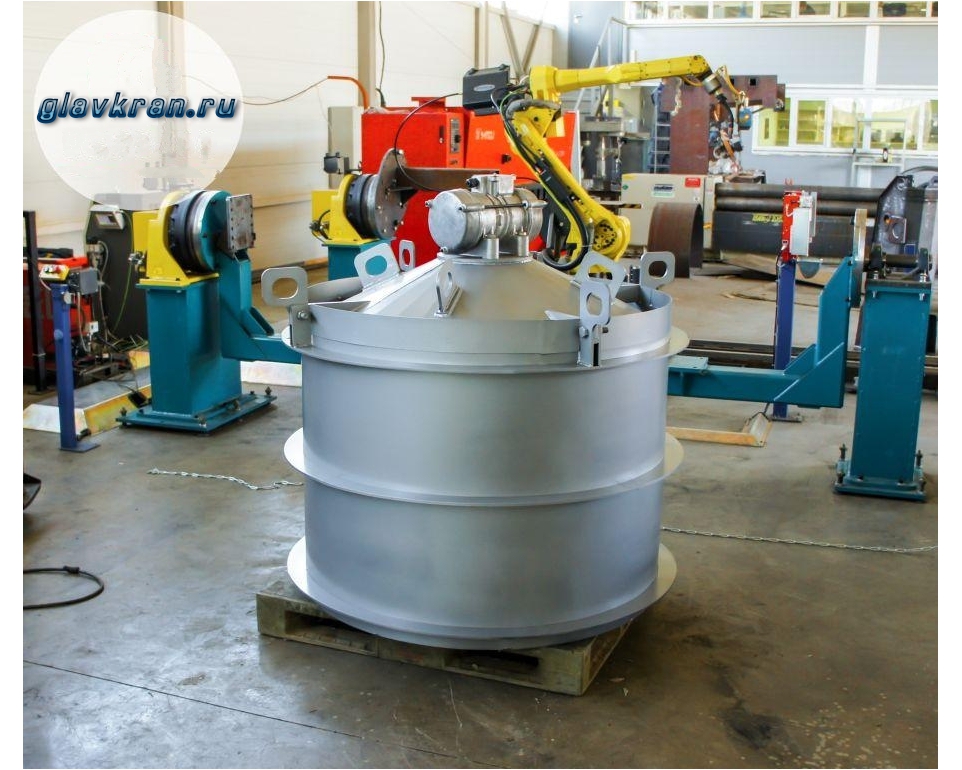

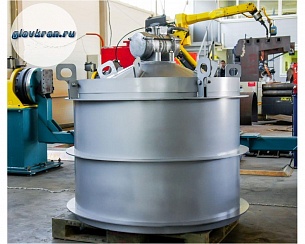

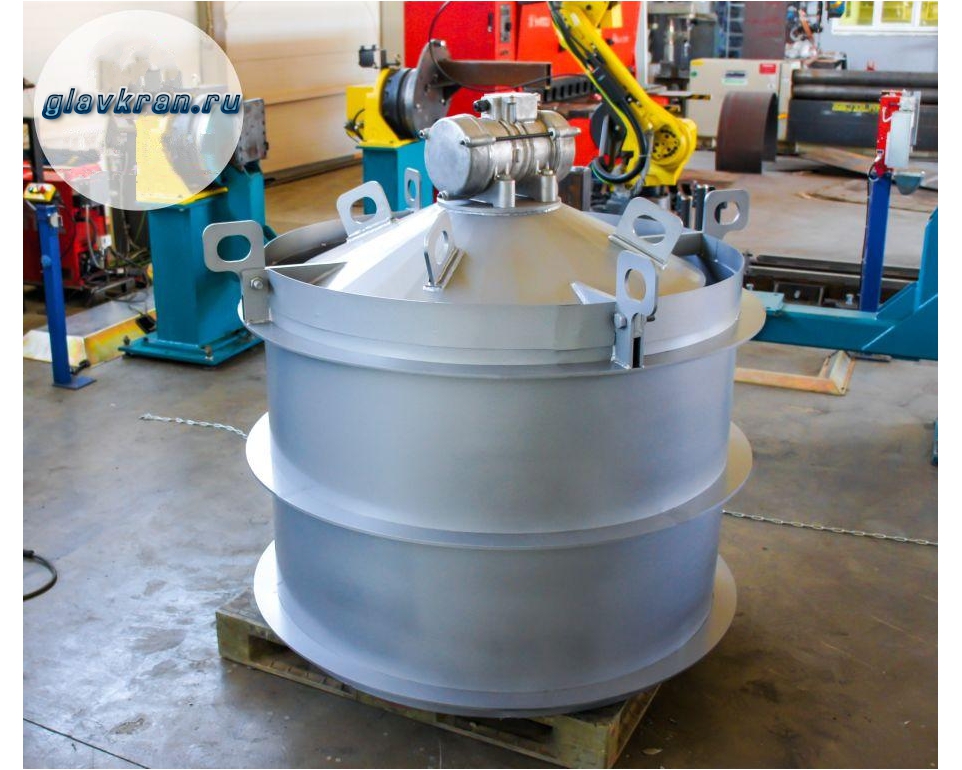

Виброформа VK-10.9 комплектуется одним вибромотором ВИ-98Б, который крепится сверху на внутреннем сердечнике.
На форме для железобетонных колец VK-15.9 установлены 2(два) вибратора, на наружной обечайке.
Виброформа VK-20.9 комплектуется 3(тремя) вибраторами.
Для производства бетонных колодезных колец требуется следующее оборудование:
1. Форма колодезная (виброформа) VK для производства железобетонных колец.
2. Бетоносмеситель для жестких смесей (принудительного типа)
3. Подъёмный механизм. (В качестве подъёмного механизма можно использовать: таль ручную, тельфер, лебёдка ручная или электрическая и тд.)
4. Ящик для раствора.
Также рекомендуем укомплектовать производство:
Формой для производства доборного кольца, крышки и днища колодца
Материалы необходимые для изготовления бетонных колодезных колец : Цемент, щебень твёрдых пород фракции до 10 мм, песок, сетка кладочная для армирования, пластификатор.
Принцип работы на виброформах:
На ровной площадке кладут поддон (в качестве поддона используется лист металла толщиной 1-2 мм. или лист влагостойкой фанеры), на него устанавливается виброформа для производства колодезных колец.
Затем в форму загружают бетонную смесь и включается вибратор. По мере уплотнения смеси досыпается ещё бетон и происходит финальное виброуплотнение продолжительностью 2-3 минуты.
После этого начинается распалубка формы с помощью подъёмного механизма, которая возможна двумя способами: в первом случае виброформу медленно поднимают в сборе (наружная опалубка и внутренний сердечник), во втором, сначала вынимают внутренний сердечник, а затем наружную опалубку.
Затем опалубку устанавливают на следующий поддон и процесс повторяется.
Минимальная производительность формы для бетонных колодезных колец 2 - 4 изделия в час.
Принимаем заказы на изготовление основных типоразмеров универсальных форм бетонных колодезных колец, крышек и днищ – это 1,0 м., 1,5 м., или 2,0 метра.
Любые интересующие Вас вопросы Вы можете задать, позвонив по тел: +7 (963) 152-96-67
Форма для колодезных колец — это простое и надежное оборудование для производства бетонных колодезных колец. Форма для колец ЖБИ, в зависимости от диаметра, позволяет изготавливать от 20 до 50 колодезных колец за одну рабочую смену.
Стандартные формы для бетонных колодезных колец
Стандартная форма для бетонных колодезных колец выполнена в соответствии с ГОСТ 8020-2016 и предназначена для изготовления колец колодцев с металлическими строповочными петлями, которые связаны с армирующим каркасом из кладочной сетки.
Мы предлагаем также вариант виброформ с двумя отверстиями по бокам для производства бетонных колодезных колец с проушинами диаметром 43мм, которые применяются для закрепления строп и перемещения готовых изделий. Цена формы в таком варианте остается прежней.
Формы для бетонных колодезных колец с проушинами
Виброформа колодезная (VK) - для производства бетонных колодезных колец состоит из наружной обечайки и внутреннего сердечника. Жесткость конструкции обеспечивается с помощью болтового соединения. Наружная обечайка виброформы VK-10.9 изготовлена из металла толщиной 3мм., VK-15.9 и VK-20.9 из листа толщиной 4мм. Внутренний сердечник формы VK-10.9 выполнен из металла толщиной 3 мм., VK-15.9 и VK-20.9 из листа 4мм. Ребра жесткости вырезаны из листового металла толщиной 8мм с помощью лазера, что обеспечивает высокую точность изготавливаемых нами форм для бетонных колодезных колец. Загнутый швеллер или уголок не обеспечивают такой точности конструкции. Наружная обечайка и внутренний сердечник формы для бетонных колодезных колец, имеют технологические уклоны (конусность) для облегчения расформовки железобетонных колец. Уплотнение жесткой бетонной смеси обеспечивается с помощью площадочных вибраторов.
Виброформа VK-10.9 комплектуется одним вибромотором ВИ-98Б, который крепится сверху на внутреннем сердечнике.
На форме для железобетонных колец VK-15.9 установлены 2(два) вибратора, на наружной обечайке.
Виброформа VK-20.9 комплектуется 3(тремя) вибраторами.
Для производства бетонных колодезных колец требуется следующее оборудование:
1. Форма колодезная (виброформа) VK для производства железобетонных колец.
2. Бетоносмеситель для жестких смесей (принудительного типа)
3. Подъёмный механизм. (В качестве подъёмного механизма можно использовать: таль ручную, тельфер, лебёдка ручная или электрическая и тд.)
4. Ящик для раствора.
Также рекомендуем укомплектовать производство:
Формой для производства доборного кольца, крышки и днища колодца
Материалы необходимые для изготовления бетонных колодезных колец : Цемент, щебень твёрдых пород фракции до 10 мм, песок, сетка кладочная для армирования, пластификатор.
Принцип работы на виброформах:
На ровной площадке кладут поддон (в качестве поддона используется лист металла толщиной 1-2 мм. или лист влагостойкой фанеры), на него устанавливается виброформа для производства колодезных колец.
Затем в форму загружают бетонную смесь и включается вибратор. По мере уплотнения смеси досыпается ещё бетон и происходит финальное виброуплотнение продолжительностью 2-3 минуты.
После этого начинается распалубка формы с помощью подъёмного механизма, которая возможна двумя способами: в первом случае виброформу медленно поднимают в сборе (наружная опалубка и внутренний сердечник), во втором, сначала вынимают внутренний сердечник, а затем наружную опалубку.
Затем опалубку устанавливают на следующий поддон и процесс повторяется.
Минимальная производительность формы для бетонных колодезных колец 2 - 4 изделия в час.
Принимаем заказы на изготовление основных типоразмеров универсальных форм бетонных колодезных колец, крышек и днищ – это 1,0 м., 1,5 м., или 2,0 метра.
Любые интересующие Вас вопросы Вы можете задать, позвонив по тел: +7 (963) 152-96-67
Габаритные и весовые характеристики | |
---|---|
Производство | Россия |
Материал | Сталь |
Диаметр внутренний D1, мм | 2000 |
Диаметр наружный D2, мм | 2200 |
Высота, мм | 890 |
Опалубка | Есть |
Сердечник | Есть |
Толщина металла обечайки и сердечника, мм | 4 |
Ребра жесткости, мм | 8 |
Конус, мм | 4 |
Масса, кг | 710 |
Количество вибраторов/модель | 3/ВИ-98Б,380В |
Производительность в час, шт | 2-4 |
Температура эксплуатации, град. С | от -40 до +40 |
Гарантия | 12 месяцев |
